热管介绍及其工作原理

日期:2019-12-27  浏览:137

1.热管(heat pipe),是利用蒸发制冷,使得热管两端温度差很大,使热量快速传导。一般热管由管壳、吸液芯和端盖组成。内部是被抽成负压状态,充入适当的液体,这种液体沸点低,容易挥发。

●热管,是一种具有极高导热性能的传热元件,它通过在全封闭真空管内的液体的蒸发与凝结来传递热量!

●它的传导是不需要再借助任何机械、电力、燃油,只需要超过本身的起动温度,并形成温差即可传导!热管不受地心引力、使用方向影响。

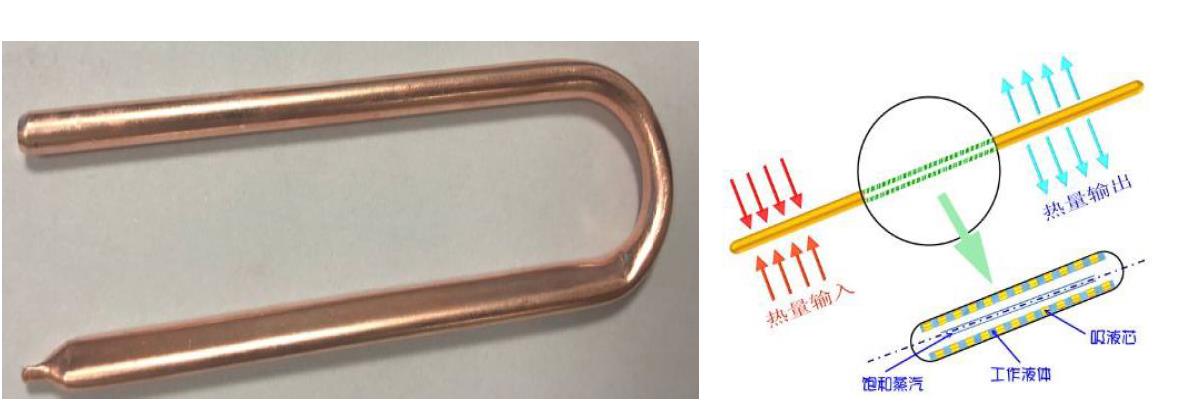

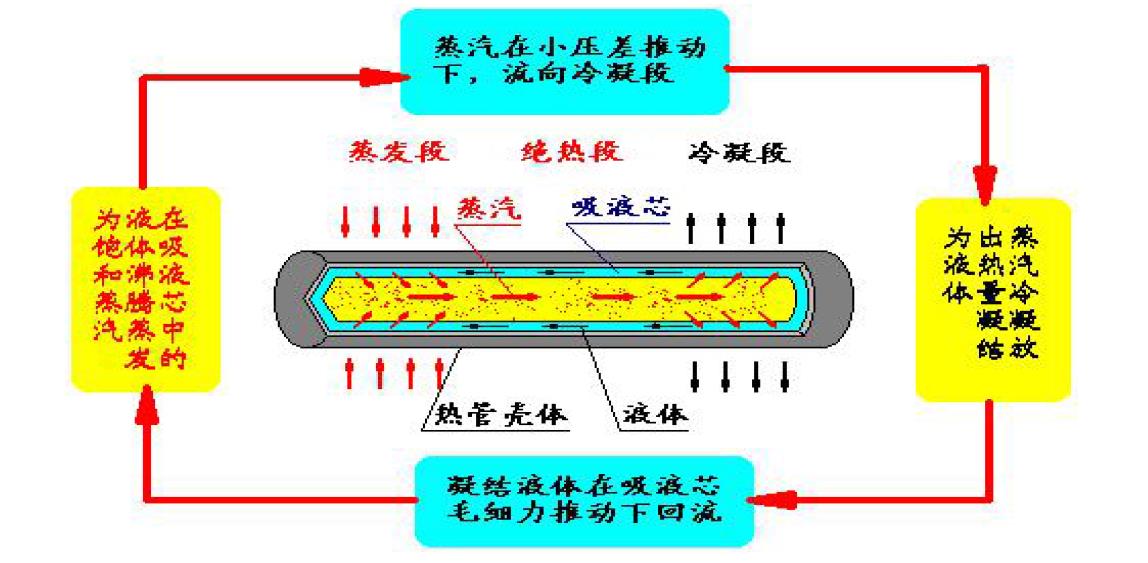

2.热管运转原理:

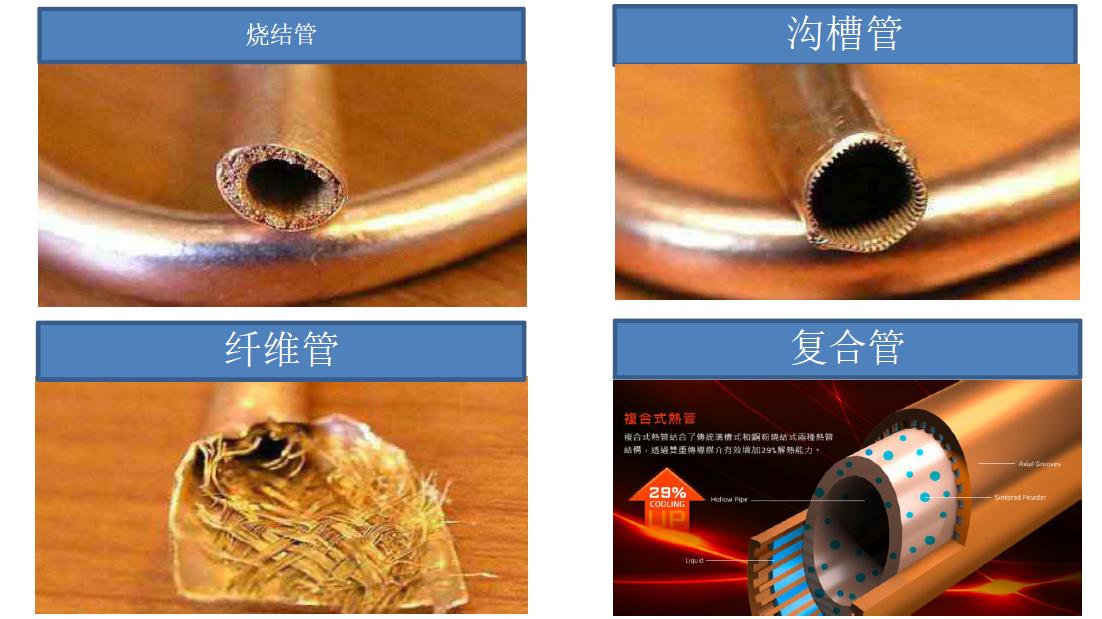

3.热管结构:1.密闭容器。 2.毛细结构。 3.作动流体。

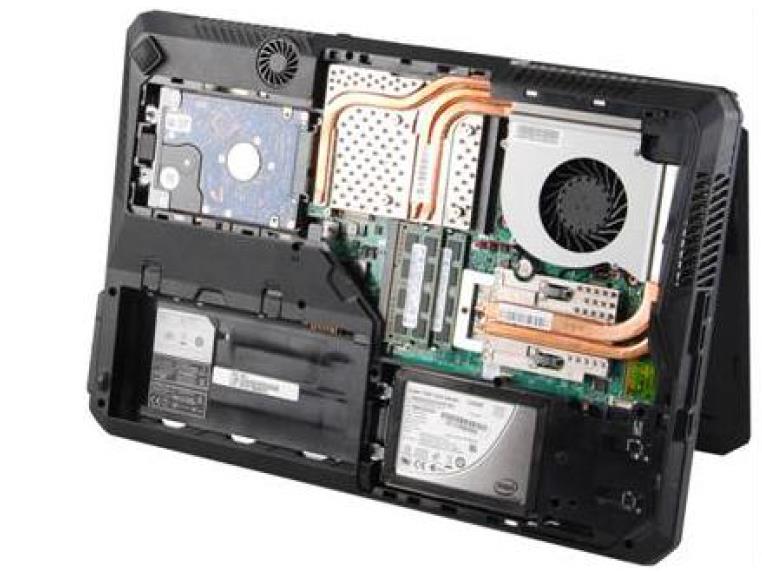

热管在笔记本电脑散热中的应用

随着笔记本电脑性能的不断提升,散热问题成为关键的因素,它直接影响着系统的稳定运行。由于其空间和耗电量的局限性,散热性能优越的热管被普遍的运用到笔记本电脑散热系统中;热管散热用于笔记本电脑智能温控系统,改变了传统的单纯依靠提高风量散热带来的噪音问题;

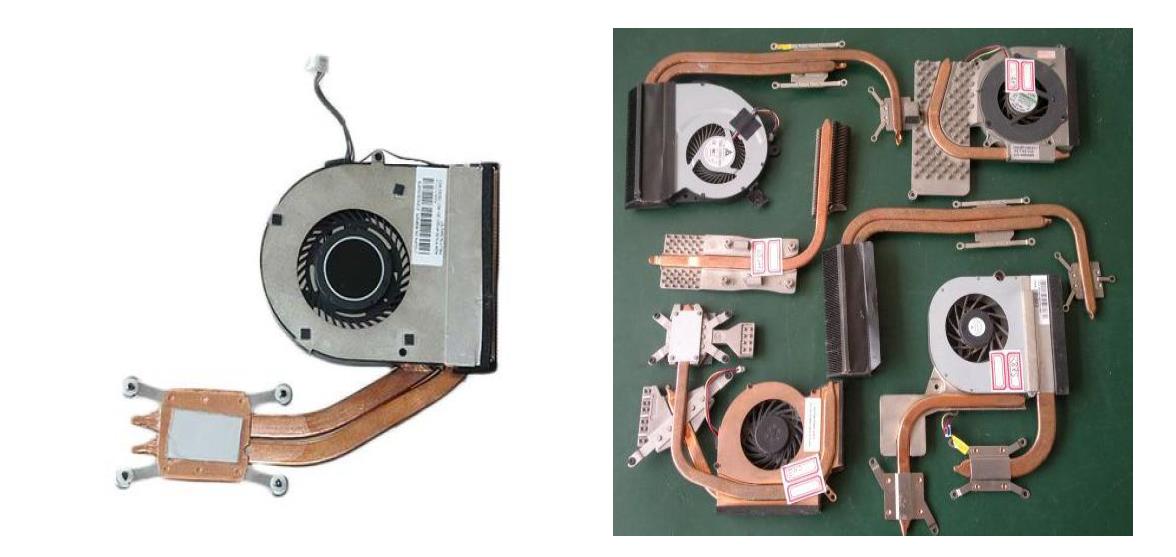

因此,热管散热能够很好的满足笔记本电脑CPU的散热要求。通常笔记本电脑散热使用小型风扇、散热FIN片、导热管结合散热,热管结构可采用烧结式热管压扁贴合,或是采用复合式热管压扁贴合。




热管在电脑CPU散热中的应用

CPU热管散热分下压式和侧吹式两种。

在传统的风冷散热平台升级热管,将热管引入风冷,从而提高了散热器的导热效率,并且通过对散热片的改良,将CPU散热器的效率成倍的提升。

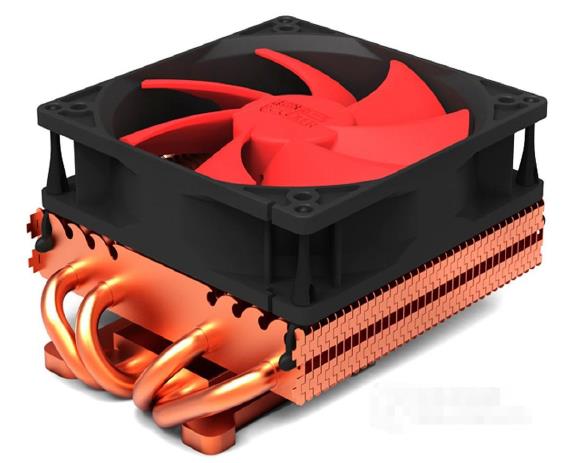

下压式散热器



下压式散热器外观类似原装散热器,但引入了热管效率更高。下压式散热风扇向下直吹散热片并且风量能够直达CPU以及周边主板的其他元件,这种散热方式的好处是能够为CPU降温的同时,风扇能够同时为主板、北桥、内存带来一定的散热效果。好处:体积小,适合小机箱安装;能够为主板带来散热效果。

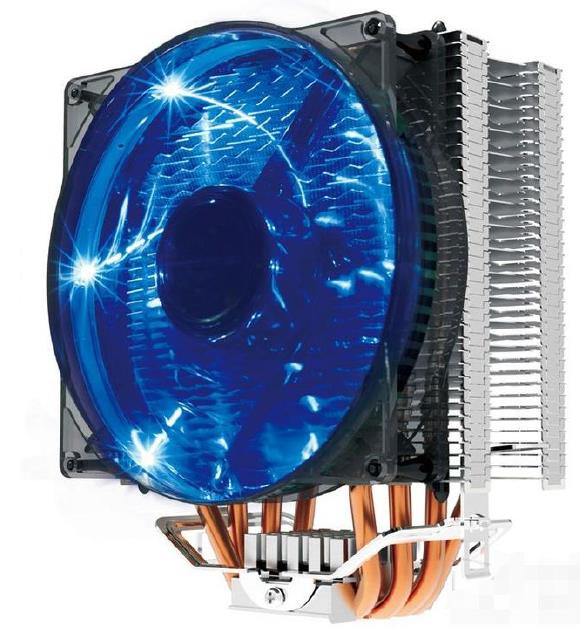

侧吹式散热器



侧吹式散热则通过高塔结构散热片和导热管传导热量,风扇侧吹散热鳍片的方式进行散热,由于采用高塔散热片,散热面积更大,辅助多根导管,散热效率更加明显。并且侧吹风扇与机箱风扇架构成一个风道系统,能够有效排放出CPU产生热量。好处:CPU散热效果更明显,与风扇互联排出热气。


热管应用在内存条散热应用


内存条超频可以提升内存的存储性能,加快内存的运算和处理存储速度,对提升电脑运行速度有一定的效果,但要在电脑主板支持的频率内运行,超频过高会导致内存发热,温度急剧升高造成金手指或是芯片损坏,还有可能烧主板,这时候一款好的散热器,对内存稳定运行,保障使用寿命,具有非常重要的作用。内存条散热片相对来说可以保证内存条的稳定运行和延长寿命。利用热管结合扣具充分贴合热源,吸热效率有效提升,穿合散热FIN片把热量传导到FIN片上,从而有效散热降低内存温度使之恒温保证正常运行。热管采用烧结式热管,吸热端压扁3mm。烧结式热管单支功耗30-35W,与散热片现结合,可有效提升散热效果。

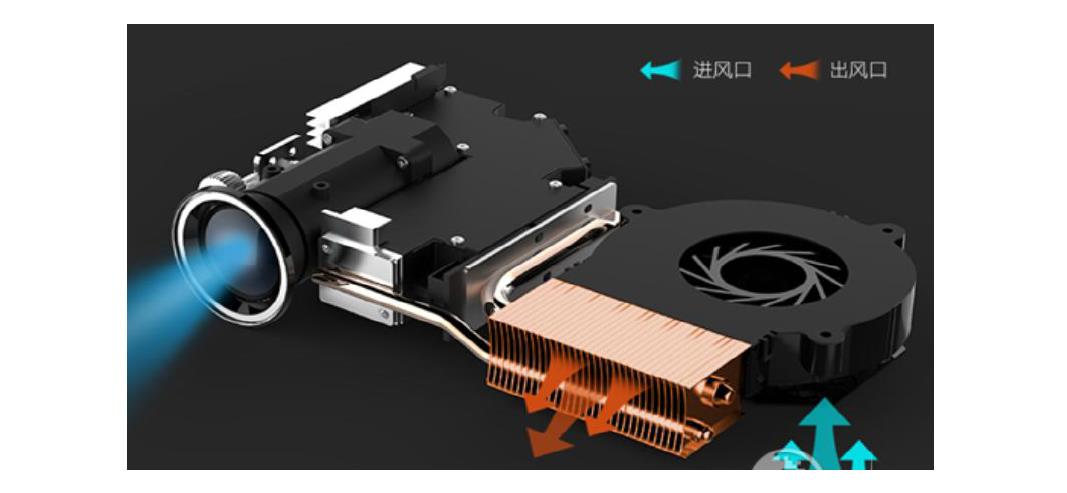

热管在投影仪散热中的应用


随着投影机应用普及,在整个投影机结构中光学部分是成像显示的核心,其中灯泡和液晶板及其附件光学器件是产生热量并容易受热损害的主要部件。如果不采取措施将投影机中积聚的热量迅速排除出去,就可能损坏投影机内部的光学元器件,为了保证投影机的使用安全,我们很有必要采取措施来对投影机进行高温热保护。目前,市场上销售的许多投影机都是通过在投影机内部安装热管+散热片+风扇组的方法,来对投影机内部的光学成像系统产生的热量以及投影机电源部分所产生的热量来进行散热的;这样投影机工作时,在热管的引导传热加散热风扇的作用下,其内部就会处于一种热平衡状态。

其工作原理:热管首先把灯泡和液晶板及其附件光学器件是产生的热量传导到散热FIN片上,再由小风扇把热量吹走,循环工作令其内部处于热平衡状态,避免温度过高导致光学器件受损。

热管在一体机散热中的应用

一体机电脑有着与生俱来的优势,外观时尚、纤薄精致、节省空间、节能省电等。但是,一体机电脑由于高度的集成,也带来了热量的高度集中;同时,散热也确实影响着一体机电脑各个部件的性能和寿命。

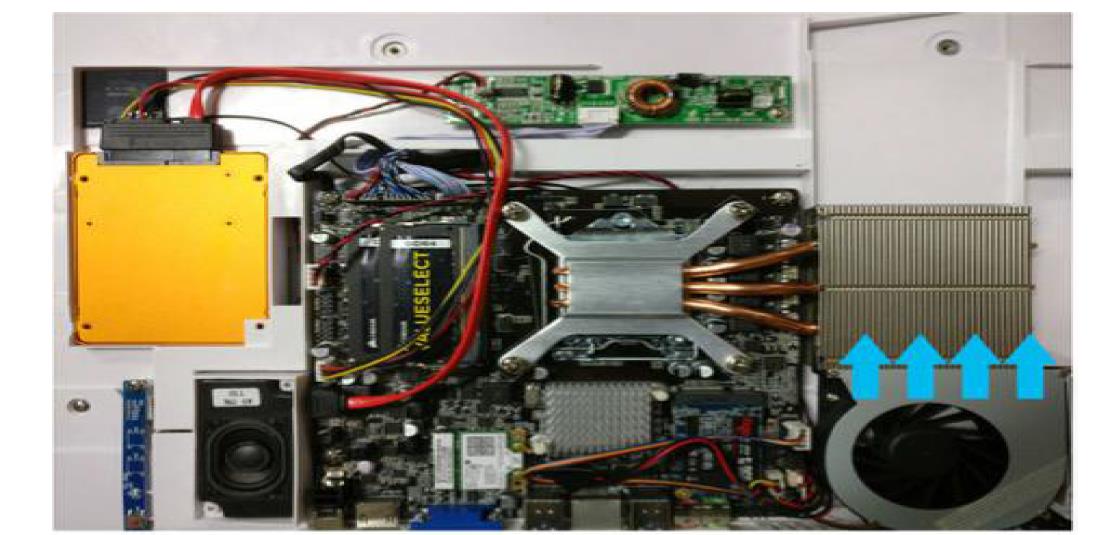

一体机电脑散热主要取决于两大因素:风道设计+散热模组如图,热管+鳍片+涡轮散热风扇组合成散热器,热管将CPU热量引导到鳍片位置

涡轮散热风扇根据热量高低,智能调速,吸入冷风并吹向鳍片位置,经过涡轮散热风扇调控机器内部热量会降低,热量通过特殊设计通道对流散热排出机器之外。

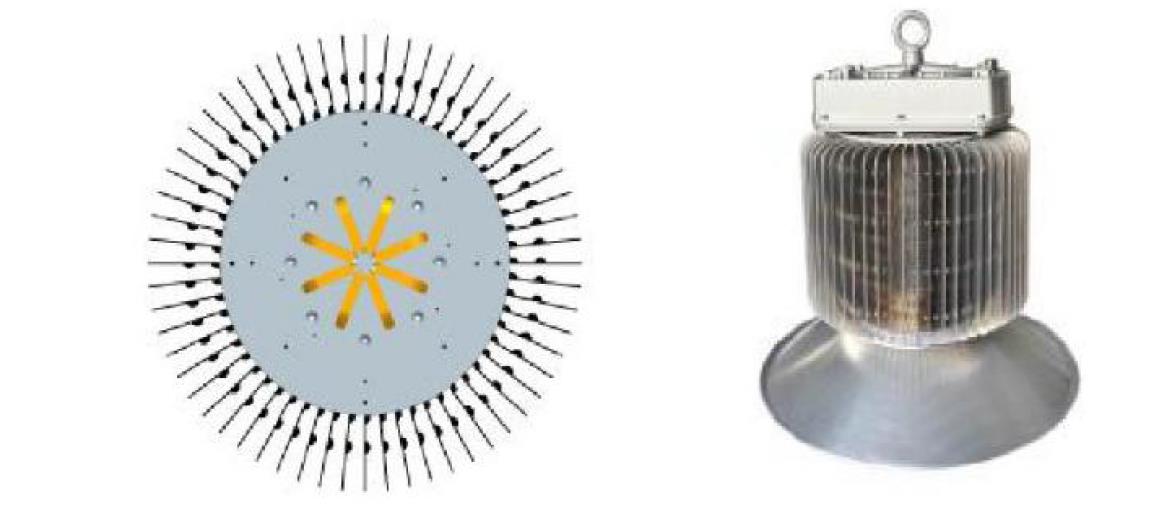

热管在工矿灯的应用


利用热管直接与铝基板接触,将光源所散发的热量快速导入外部,利用五金冲压薄片散热,可实现400W及以上的工矿灯的散热解决方案,且重量较轻。

组合工矿灯,内置8支热管;8支热管将热量从光源导出到散热器上,实现散热器重量轻,导热迅速,散热高效。

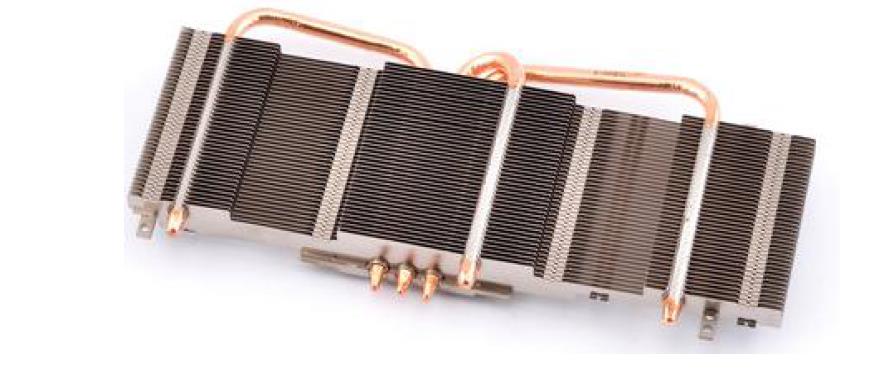

热管在显卡散热中的应用


由于显卡核心工作频率与显存工作频率的不断攀升,显卡芯片的发热量也在迅速提升。热管传热具有如下优点:重量轻且构造简单;温度分布平均,可作均温或等温动作;热传输量大,热传输距离长;没有主动元件,本身并不耗电;可以在无重力力场的环境下使用;没有热传方向的限制,蒸发端以及冷凝端可以互换;容易加工以改变热传输方向;耐用、寿命长、可靠,易存放保管等等。热管的导热过程具有很高的热传导性能,与金属相比,单位质量的热管可多传递几个数量级的热量,并且具有优良的等温性和热开关性能,特别适用于高精密散热环境。

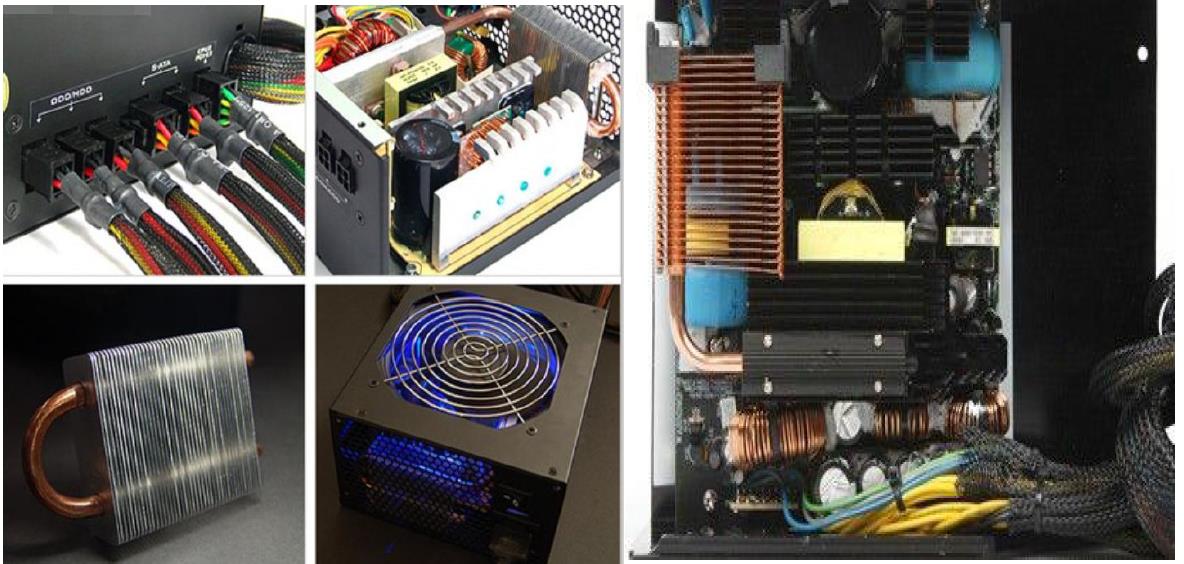

热管在电源的应用

热管+12CM风扇的600W电源,搭配热管散热和转速极低的12CM风扇使其在散热和静音又表现出色。热管+风冷双重散热是指在前述的各种风冷散热基础上通过热管与电源内部的二次侧散热片连接,将二次侧整流管整流产生的热量传递到与之相连的金属鳍片(金属鳍片靠近电源的散热孔处)。在风冷的作用下将热空气快速地排至电源外部。达到了2重散热的效果。这样的设计散热快,噪音小。
